Thermo Scientific™

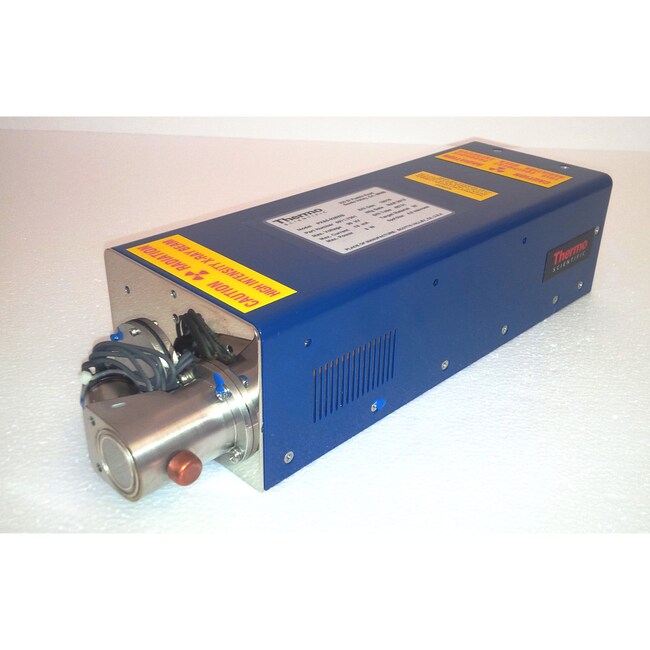

PXS5-928 微聚焦 X 射线源
获得电子元件、印刷电路板组件和半导体器件检测所需的高分辨力和一致的图像质量。
货号 PXS5928
价格（CNY)申请报价
-
用高分辨率、无失真的图像检测电子元件、PCB组件和半导体器件的每个细节。Thermo Scientific™ PXS5-928 微聚焦 X 射线源是一种 90kV 微聚焦数控 X 射线源，可用于电子设备的人工检验、要求对金属和塑料部件进行的无损、极大分辨率成像检测以及要求高质量 2D 和 3D 图像的其他应用。集成设计将 X 射线管、电源和控制电子设备集成在一个封装中。
PXS5-928 微聚焦 X 射线源经专门设计，可进行高分辨率成像应用，例如印刷电路板和半导体器件的人工检验，需要对金属和塑料部件进行的中高分辨率成像无损检测，以及用于工业和生命科学应用的显微CT成像。
- 在工作电压和功率范围内优化的小尺寸圆形焦点，可实现无失真清晰图像
- 4微米焦点可用于最大分辨率成像
- 密封射线源中的 6 mm 焦点到窗口的距离可提供最大几何放大率
- X 射线管、电源和控制电子设备均封装在一个紧凑型包装内，让系统集成更加简单
- 自动预热功能会根据射线源关闭的时间，进行缓慢增加射线的预热。
- 数字接口允许用户访问诊断和操作日志。可在所提供的 Windows™ 图形用户界面操作射线源，也可使用随附的软件接口规范进行操作。
规格
控制模块详情通过 RS-232-C 端口对运行条件和状态进行数控和检测
窗直径（英制）约 78 in.
窗直径（公制）大约 20 mm
湿度范围环境温度和湿度分别为 0 至 32°C，0-95% RH，最高可达 5,000 英尺
输入功率12-14 VDC，4A
最大射束电流50kV时，160 mA
最大功率8 W，50-90kV
冷却方法内部风扇足以使装置在高达 28°℃ 的温度下工作必须在装置周围提供足够的空气
循环。如果环境温度高于 28°℃，则冷却空气必须直吹该装置。
循环。如果环境温度高于 28°℃，则冷却空气必须直吹该装置。
工作电压范围20-90kV
屏蔽类型使用Victoreen 190 在一英寸处测得的 X 射线管的 X 射线泄漏小于 0.5mR/h
点椭圆性±10% @ 8 瓦，90kV（各轴的平均值）
光斑定位稳定性在进行 10 分钟的预热后，通常会在 4 个小时内 < 10 微米
光斑尺寸4 μ @ 2 瓦（50 至 90kV）
5 μ @ 4 瓦（50 至 90kV）
9 μ @ 8 瓦（50 至 90kV）
5 μ @ 4 瓦（50 至 90kV）
9 μ @ 8 瓦（50 至 90kV）
点至窗口间隔6 mm (236 in.)
类型PXS5-928 Microfocus X-Ray Source
重量（英制）约8 lb.
重量（公制）约3.6 kg
锥束照明108° 标称值
功耗4安培
目标材料钨
窗材料铍
Unit SizeEach
